Aero
GPSタイムサーバー
と周波数標準に
標準付属
|
MARINE II
オプション |
VIC100
オプション |
VIC100 CCAH32NT24
フィルター付
オプション |
| | | |
|
|
| 外形寸法 | 直径60mm 高さ21mm(円盤部) |
直径76.2mm 高さ83mm
| 直径90mm 全高 60mm |
直径90mm 全高 128mm |
直径90mm 全高 128mm |
| 重量 | 50g | 227g | 160g |
187g |
200/295 +/-20g |
| 取り付けネジ |
| 1.0-14UNS-2A | 1.0-14UNS-2A |
1.0-14UNS-2A |
44mm pipe |
| コネクタ | TNCメス | TNCメス | TNCメス |
TNCメス |
Nメス |
| 色 | ダークグレー BK1334 | 白 | ライトグレー |
白 |
白+青 |
| 周波数 |
L1 1575.42 +/- 1.023MHz
1572.5 - 1578 MHz |
L1 1575 +/- 10MHz | L1 1575.42 +/- 1.023MHz |
L1 1575.42 +/- 1.023MHz |
L1 1575.42 +/- 1.023MHz |
| インピーダンス | 50オーム | 50オーム | 50オーム |
50オーム |
50オーム |
| VSWR | 1.5以下 |
2以下 | 2.5以下 |
1.5 typ., 2.5以下 |
1.5 typ., 2.5 |
| 偏波 | 右回転偏波 | 右回転偏波 | 右回転偏波 |
右回転偏波 |
右回転偏波 |
| 総合利得 | 40dBi typ | 40dBi typ | 30dBi min |
38dBi min |
34dB typ., 27dB min
@90deg. elevation |
| 水平指向性 | 360度 | 360度 | 360度 |
360度 |
360度 |
| 垂直指向性 |
@90度 3dBic
@20度 -2.0dBic | 0～90度
| 0～90度 |
0～90度 |
0～90度 |
| 利得 天頂 | 3dBic |
4dBic
| 5.5 typ． |
3.0typ |
3.0typ |
| 利得 地平 | -2.0 dBic @ 20度 |
-9dBic
| -10 min |
-10 min |
-10 min |
| 同軸比 |
4dB @90度
6dB @20度 |
1.5 dB max. | 3dB typ. |
3dB typ. |
3dB typ. |
| フィルター | 37dB(+/-30MHz) |
30dB (+/-40MHz)
60dB (+/-60MHz) | 35dB(+/-95MHz) |
3段 60dB(+/-50MHz) |
65dB typ. @1559.42,1625MHz |
| NF | 0.5dB typ. | 2.5dB max | 1.5dB typ. 2.0dB max |
1.8dB typ. 2.2dB max |
4dB typ., 5dB maxx |
| 群遅延 |
|
<2ns pk-pk
1575.42MHz +/- 1MHz |
|
|
|
| 電源電圧 | 2.7 - 5.5V |
5 - 18V
| 5 +/- 0.5V |
5 +/- 0.5V |
5 +/- 0.5V |
| 電源電流 | 15mA |
50mA max
| 22mA min. 32mA max |
20mA typ. 27 mA max. |
23mA typ. 30 mA max. |
| 運用時温度 |
-40 ～ +85℃ |
-55 ～ 85℃
|
-30 ～ +80℃ |
-40 ～ +85℃ |
-40 ～ +85℃ |
| 保存時温度 | -45 ～ +85度 |
| -40 ～ +80度 |
-45 ～ +90度 |
-45 ～ +90度 |
| 湿度 | 40 ～ 95% |
| 40 ～ 95% |
40 ～ 95% |
40 ～ 95% |
| 雷サージ |
|
|
|
IEC61000-4-5 Level4 |
|
| 材質 | GE Lexan EXL9330 | Weatherable Polymer |
|
レドーム：ポリカーボネート
ベース： アルミダイキャスト |
レドーム：ポリカーボネート
ベース： アルミダイキャスト |
| データシート | WS3978 |
AeroAntenna | MarineII |
VIC100 日本語ページ |
VIC100 |

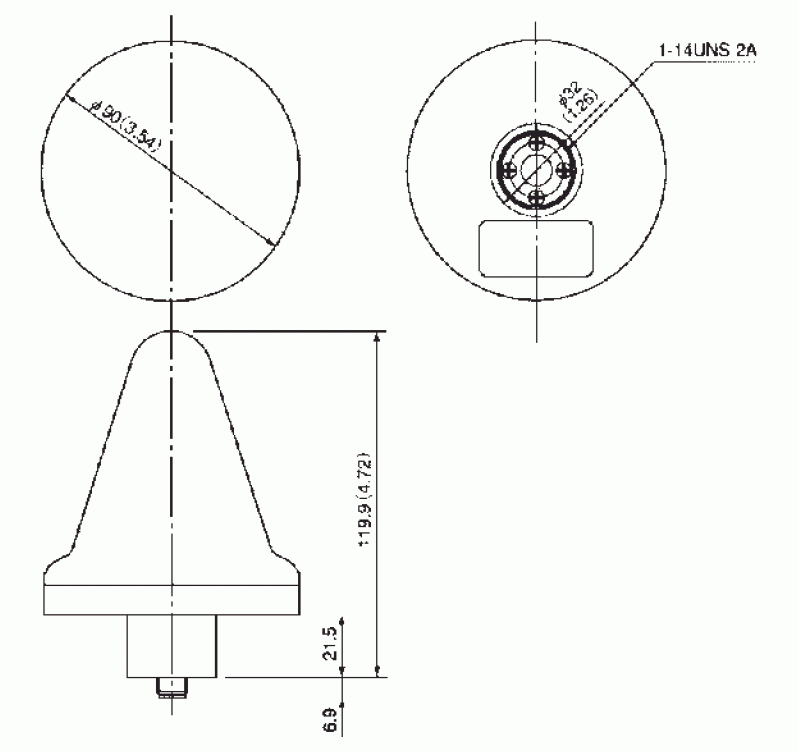

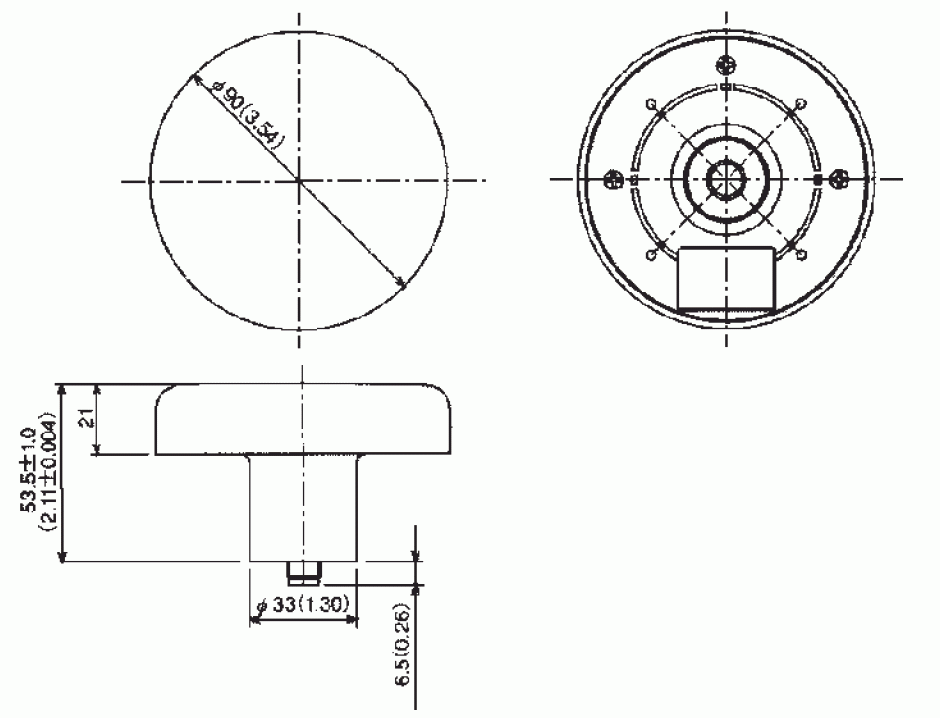

| 外形図 |
WS3978 |
AeroAntenna
|
MarineII |
VIC100 |
VIC100 |
| 付属 |
従来Sonomaに付属 |
Sonoma と
Meridian II に付属 |
Tempus LXに付属 |
|
|
| 特徴 |
小型 |
群遅延特性 |
|
|
近隣する携帯基地局によるGPS受信障害への対応 |
